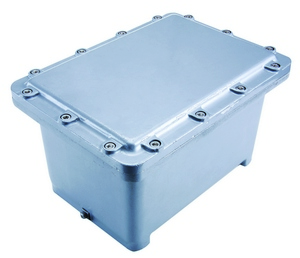

Caixas Painel de Passagem e Ligação a Prova de Explosão Atmosfera Explosiva - CCEx - Tramontina Ex

Você esta aqui: www.proluz.com.br >Caixas Painel de Passagem e Ligação a Prova de Explosão Atmosfera Explosiva - CCEx - Tramontina Ex

Caixas Painel de Passagem e Ligação a Prova de Explosão Atmosfera Explosiva - CCEx - Tramontina Ex

Escolha o Produto


 Código   Referência   Dimensões (mm) - externa   Dimensões (mm) - interna   Chassis (mm)   Peso   Volume   Valor
 CCEx-1C  CCEx-1C A=200 x B=200 x C=150 D=135 x E=135 x F=115 J=125 x L=125 5,000 Kg 2,00 dm3   - Adicionar ao Orçamento
 CCEx-2C  CCEx-2C A=300 x B=300 x C=170 D=230 x E=230 x F=135 J=220 x L=220 11,400 Kg 7,00 dm3   - Adicionar ao Orçamento
 CCEx-3C  CCEx-3C A=400 x B=400 x C=200 D=325 x E=325 x F=160 J=310 x L=310 22,500 Kg 17,00 dm3   - Adicionar ao Orçamento
 CCEx-1  CCEx-1 A=310 x B=210 x C=160 D=240 x E=140 x F=125 J=230 x L=130 8,000 Kg 4,30 dm3   - Adicionar ao Orçamento
 CCEx-2B  CCEx-2B A=350 x B=250 x C=200 D=280 x E=180 x F=165 J=270 x L=170 11,800 Kg 8,40 dm3   - Adicionar ao Orçamento
 CCEx-2  CCEx-2 A=350 x B=250 x C=250 D=280 x E=180 x F=215 J=270 x L=170 13,500 Kg 11,00 dm3   - Adicionar ao Orçamento
 CCEx-3B  CCEx-3B A=450 x B=350 x C=200 D=375 x E=275 x F=160 J=360 x L=260 22,000 Kg 16,40 dm3   - Adicionar ao Orçamento
 CCEx-3  CCEx-3 A=450 x B=350 x C=250 D=375 x E=275 x F=210 J=360 x L=260 25,000 Kg 21,60 dm3   - Adicionar ao Orçamento
 CCEEx-4B  CCEEx-4B A=550 x B=350 C=200 D=475 x E=275 x F=155 J=460 x L=260 27,000 Kg 21,00 dm3   - Adicionar ao Orçamento
 CCEx-4  CCEx-4 A=550 x B=350 x C=250 D=475 x E=275 x F=205 J=460 x L=260 30,500 Kg 27,20 dm3   - Adicionar ao Orçamento
 CCEx-5B  CCEx-5B A=650 x B=450 x C=250 D=565 x E=365 x F=200 J=550 x L=350 54,000 Kg 41,00 dm3   - Adicionar ao Orçamento
 CCEx-5  CCEx-5 A=650 x B=450 x C=300 D=565 x E=365 x F=250 J=550 x L=350 58,500 Kg 52,00 dm3   - Adicionar ao Orçamento
 CCEx-6B  CCEx-6B A=700 x B=500 x C=250 D=610 x E=410 x F=190 J=580 x L=380 70,000 Kg 50,00 dm3   - Adicionar ao Orçamento
 CCEx-6  CCEx-6 A=700 x B=500 x C=300 D=610 x E=410 x F=240 J=580 x L=380 77,000 Kg 62,00 dm3   - Adicionar ao Orçamento
 CCEx-7B  CCEx-7B A=850 x B=600 x C=300 D=740 x E=490 x F=225 J=720 x L=460 135,000 Kg 85,50 dm3   - Adicionar ao Orçamento
 CCEx-7  CCEx-7 A=850 x B=600 x C=350 D=740 x E=490 x F=275 J=720 x L=460 145,000 Kg 97,00 dm3   - Adicionar ao Orçamento
 CCEx-8B  CCEx-8B A=1100 x B=600 x C=300 D=990 x E=490 x F=225 J=900 x L=470 172,000 Kg 115,00 dm3   - Adicionar ao Orçamento
 CCEx-8  CCEx-8 A=1100 x B=600 x C=350 D=990 x E=490 x F=275 J=900 x L=470 185,000 Kg 130,00 dm3   - Adicionar ao Orçamento


Descrição:



OUTROS PRODUTOS A PROVA DE EXPLOSÃO  ÁREA CLASSIFICADA - ( clique aqui )













DIMENSÕES DA CAIXA










DADOS CONSTRUTIVOS:





OUTRAS CAIXAS





Caixa com proteção Ex d [ à prova de explosão ] para uso em atmosferas explosivas , corpo e tampa fabricada em liga de alumínio fundido copper free, resistente à corrosão. Entradas rosqueadas de 1/2" a 4" NPT. As posições dos furos são realizadas de acordo as especificações do cliente. Tampa fixada ao corpo através de parafusos de aço inox com sextavado interno de alta resistência. Fornecido com suporte para fixação das caixas nas paredes,  chassis interno fabricado em alumiio ou aço zincado.



DESCRIÇÕES TÉCNICAS:



Este produto foi projetado e ensaiado de acordo com as normas vigentes de equipamentos para instalação em atmosferas explosivas.

  • Junta de vedação O`ring instalada na caixa.
  • Parafusos conexões terra e dobradiças em aço inox.



  • PROTEÇÃO:  Ex d
  •
  • ZONAS : 1 e 2
  •
  • GRUPOS:  IIA e IIB
  •
  • TEMPERATURA:  T6 ou T5
  •
  • EPL: Gb
  •
  • GRAU DE PROTEÇÃO: IP 66
  •
  • LEGISLAÇÃO APLICÁVEL:
  •
  • ABNT NBR IE C  60079-0
  •
  • ABNT NBR IE C  60079-1
  •
  • ABNT NBR IE C  60529-0



APLICAÇÃO:



Passagem, derivação e ligação de condutores elétricos.



INSTALAÇÃO E MANUTENÇÃO:



  • Junta flangeada ou rosqueada: No manuseio, as juntas não podem sofrer nenhum tipo de dano. Para maior vida útil do equipamento, não remova a graxa protetora  das juntas. Em caso de remoção da graxa protetora, não utilize produtos inflamáveis. As entradas e saídas dos condutores devem ser feitas através de eletrodutos pesados NBR 5597, NBR 5598 ou prensa-cabos a prova de explosão



ACABAMENTO:



  • Pintura eletrostática a pó em poliéster cor cinza Munsell N6.5.



POSSIBILIDADE DE FORNECER OS PAINÉIS COM:



  • Instrumentos análogicos/ digitais.
  • CLP`s IHM.
  • Comutadores.
  • Fusíveis.
  • Relés.
  • Contatores,
  • Interruptores.
  • Temporizadores.
  • Capacitores.
  • Tranformadores.
  • Bornes / Conectores.
  • Disjuntores.
  • Chaves Seccionadoras.
  • Chaves de Partidas.
  • Inversores de Frequência.
  • Soft-Starter.
  • Barramentos.
  • Reisistência.
  • Acionadores de Comando e Sinalização. Alavanca, entre outros, de acordop com o projeto do cliente.
