Eletroduto de Fibra de Vidro

Você esta aqui: www.proluz.com.br >Eletroduto de Fibra de Vidro

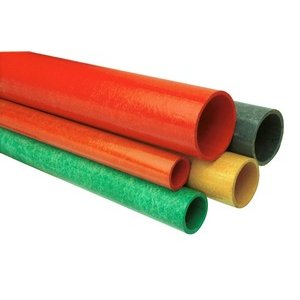

Eletroduto de Fibra de Vidro

Escolha o Produto


 Código   Referência   Comprimento em metro   Bitola   Diâmetro externo Ø    Diâmetro interno Ø   Espessura da parede   Cor   Área de aplicação   Grau de Proteção   Temperatura de trabalho   Valor
   EDS-3M02 3 metros 3/4 " - sem rosca ø 26,67 mm Ø 20,27 mm 3,2 - 2,5mm Cinza munssel N6.5 Ambientes corrosivos (vapores e respingo) IP65 - NBR IEC 60529 -51oC a +121oC   - Adicionar ao Orçamento
   EDS-3M03   1 " - sem rosca ø 33,40 mm Ø 27,00 mm 3,2 - 2,5mm Cinza munssel N6.5 Ambientes corrosivos (vapores e respingo) IP65 - NBR IEC 60529 -51oC a +121oC   - Adicionar ao Orçamento
   EDS-3M05   1.1/2 " - sem rosca ø 48,26 mm Ø 41,86 mm 3,2 - 2,5mm Cinza munssel N6.5 Ambientes corrosivos (vapores e respingo) IP65 - NBR IEC 60529 -51oC a +121oC   - Adicionar ao Orçamento
   EDS-3M06   2 " - sem rosca ø 60,33 mm Ø 53,93 mm 3,2 - 2,5mm Cinza munssel N6.5 Ambientes corrosivos (vapores e respingo) IP65 - NBR IEC 60529 -51oC a +121oC   - Adicionar ao Orçamento


Descrição:



ELETRODUTO FIBRA DE VIDRO SCHEDULE 40





COMPLEMENTOS:



CONDULETES



KIT ADESIVO EPOXI



ACESSÓRIOS DE MIONTAGEM





OBSERVAÇÃO:



► NÃO ACEITA ROSCA ( NÃO TENTAR ), SISTEMA DE ENCAIXE ATRAVÉS DE COLA  KIT ADESIVO.



► NÃO ACOMPANHA LUVA, QUE É UM ACESSÓRIO. PODEMOS FORNECER O ADAPTADOR JÁ COLADO PARA CONECÇÃO COM ROSCA (CONSULTAR PREÇO).



► PARA CONECTAR OU EMENDAR USAR ACESSÓRIOS DE MONTAGEM.



DADOS CONSTRUTIVOS:



► Os eletrodutos são fabricados em fibra de vidro pelo processo exclusivo de pultrusão em resinas estervinílicas, o que confere excelentes características dimensionais, mecânicas e químicas.



São especificados para uso na faixa de temperatura de  -51oC a  121oC.



► São 100% anti-corrosivos e auto-extinguiveis.



► A cor padrão dos eletrodutos é cinza munssel N6.5.



► Para identificar linhas especificas, pode ser produzido na cor definida pelo projeto.



► Sistema de encaixe colado, são fornecidos com 3 metros e 6 metros suas medidas são compatíveis com produtos similares em aço, conforme  SCHEDULE 40.



Acessórios de montagem





PROPRIEDADE MECÂNICAS FÍSICAS, QUÍMICAS E ELÉTRICAS:



► Resistência à tração : 344MPa  -  ASTM D638



► Resistência à compressão : 76MPa  -  ASTM D695



► Alongamento final: ruptura - 1,5% - ASTM D638



► Módulo de elasticidade: 23.950 MPa  -  ASTM D638



► Condutividade térmica:  0.3W / mK



► Gravidade específica: 1.8  -  ASTM D792



► Teor de vidro:  60% para eletrodutos e 35% para Conduletes - ASTM D5630



► Absorção de água: 0,6% - ASTM D570



► Dureza barcol:  52,76 HR  -  ASTM  D2583



►Inflamabilidade:  autoextinguível  -  ASTM D635



► Coeficiente de dilatação térmica:  2,5  x  10(-6)x m/m/°C ASTM  D696



► Imtemperismo: proteção UV  -  ASTM  D2565



► Resistividade volumétrica: 3.8 x 10(14) ohm/cm



► Resistividade superficial: 1.1 x 10(14) ohm/cm



► Resistência dielétrica: 500vlts/mil. (19.7kv/mm)



VANTAGENS EM RELAÇÃO A OUTROS ELETRODUTOS:



► Os eletrodutos de fibra de vidro não derretem ou fundem com o fio no interior do eletroduto em condições de falha, como pode ocorrer com os eletrodutos de alumínio,aço ou PVC.



► Os eletrodutos de fibra de vidro têm a faixa de resistência mais ampla à corrosão de todos os materiais dos outros  eletrodutos.



► Os eletrodutos de fibra de vidro não liberam halógenos tóxicos (ex.:cloro e bromo) quando queimam.



► Os eletrodutos de fibra de vidro oferecem um dos mais baixos coeficientes de fricção disponíveis hoje para sistemas de eletrodutos. Tambem são resistentes a qualquer uma das propriedades corrosivas dos lubrificantes de tração atuais.



► UV estável, resistência à luz solar.



► Distância entre juntas de expansão= 60 metros.



► Os eletrodutos de fibra de vidro são extremamente resistentes a ataques dos roedores.



► Manipulação de campo; devido ao peso leve, os eletrodutos de fibra de vidro são muito fáceis de serem instalados.



► Memória: os eletrodtuos de fibra de vidro retornam à sua forma original após impacto ou compressão, o que não ocorre com nenhum dos outros eletrodutos.
